4Q-PWM-Servoregler für DC-Motoren Serie MTRF für 19"-Technik

MTRF 25...61/5-15

Der MTRF 25...61/5-15 ist ein pulsbreitenmoduliert arbeitender Verstärker, der in 19" 3HE-Technik ausgeführt ist. Es ist ein Vier - Quadranten - Regler, d. h. er kann einen permanenterregten Gleichstrommotor in beide Richtungen beschleunigen und bremsen. Beim Beschleunigen und Bremsen stellt er dem Motor für maximal 3 Sekunden den 3-fachen Strom zur Verfügung.

Technische Daten

	MTRF 25...61/5-15
Nennspannung	24...60V DC oder 20...52V AC
Nennstrom	5A
Impulsstrom	15A
Spannungsbereich der Sollwerteingänge	0...±10V
Stellbereich des Eingangsabschwächers	17...100%
maximale Tachospannung	±20V
Stellbereich des Tachoabschwächers	17...100%
Bandbreite des Stromreglers	1kHz
Taktfrequenz (gegen Masse)	9kHz
Frequenz der Stromwelligkeit	18kHz
Mindestlastinduktivität	0,8mH
Wirkungsgrad	95%
Betriebsbereit Relaiskontakt	50V / 50mA (Störung = offen)
Stellbereich der Rampe	2,5...60ms
Hilfsspannung für externe Zusatzschaltungen	±12V / 20mA
Zulässige Umgebungstemperatur	-20°C...+45°C
Einbaulage	vertikal
Wärmeableitung	Konvektion
Gewicht	ca. 0,44kg
Artikel-Nummer	RMTRF061/05V04

Funktionen

I²t-Strombegrenzung
Interne / externe Impulsstrombegrenzung mittels Lötbrücken wählbar;
eingebaute Rampe
Endschalter-Eingänge
Eingang für Integralteil-Abschaltung
Schutzschaltung für Überspannung, -strom und -temperatur
3 Betriebsarten: Tacho / IxR / Stromregelung mittels Lötbrücke wählbar
keine Hilfsspannung erforderlich

Maßzeichnung / Eingangsprüfschaltung

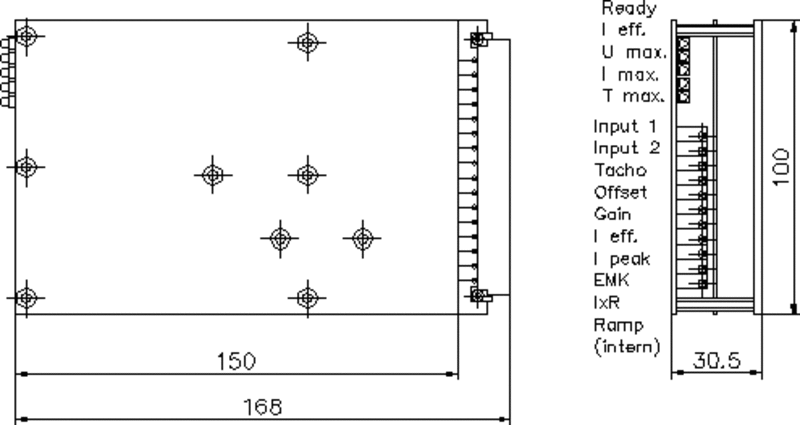

Maßzeichnung MTRF 25...61/5-15

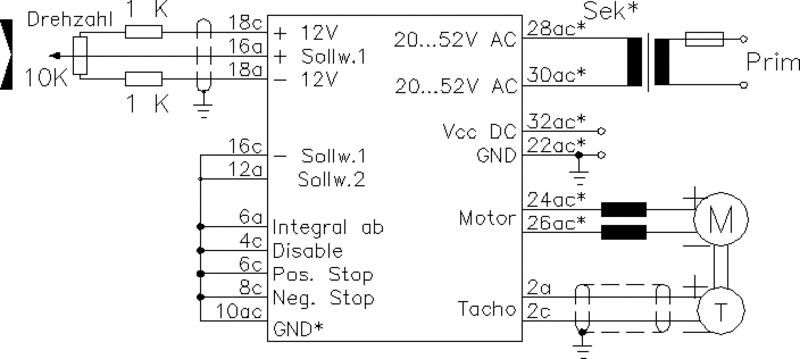

Eingangsprüfschaltung MTRF 25...61/5-15

* Wichtiger Hinweis:
Die Zuleitungen zum Tacho, den Sollwerteingängen und sonstigen Bedienungselementen, müssen abgeschirmt sein. Der Mindestdrahtquerschnitt sollte gemäß VDE 700 ausgewählt werden.

Zubehör

inclusive	Gegenstecker, Bedienungsanleitung
Passendes Zubehör	Frontplatte (8TE), Ballastschaltung, Steckkartenhalter, Drosseln, Ringkerntransformator (Gewicht ca. 3,4kg)
