Artikel-Nummer: GP030/1Ixxxx
(xxxx = Untersetzungsverhältnis i)
maximal empfohlene Eingangsdrehzahl: | 3.000Upm |
Getriebespiel an der Antriebswelle (unbelastet): | <= 1° |
maximal zulässige Wellenbelastung | |
axial: | <= 150N |
radial 15mm vom Flansch: | <= 150N |
Temperaturbereich: | -30°C bis +100°C |

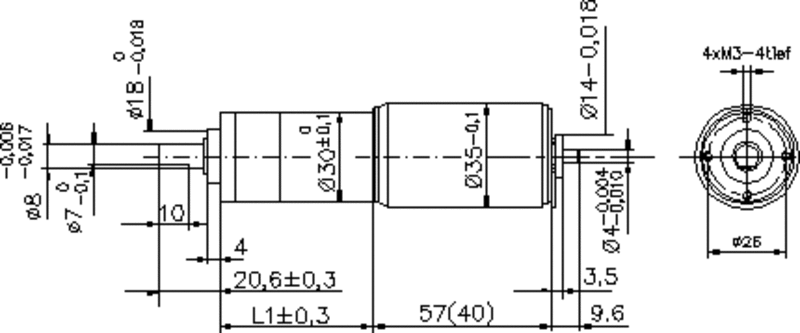

Untersetzungs- | Nenn- | Impuls- | Wirkungs- | Gewicht | Länge L1 |
3,71 | 1,50 | 3,0 | 88 | 107 | 27,1 |
14 | 0,35 (4,5) | 0,5 (6,0) | 80 | 139 | 35,1 |
43 | 1,20 (4,5) | 1,6 (6,0) | 70 | 171 | 43,1 |
66 | 1,80 (4,5) | 2,4 (6,0) | 70 | 171 | 43,1 |
134 | 3,50 (4,5) | 4,5 (6,0) | 60 | 203 | 51,2 |
159 | 4,50 (4,5) | 6,0 (6,0) | 60 | 203 | 51,2 |
246 | 4,50 (4,5) | 6,0 (6,0) | 60 | 203 | 51,2 |
415 | 4,50 (4,5) | 6,0 (6,0) | 55 | 235 | 59,2 |
592 | 4,50 (4,5) | 6,0 (6,0) | 55 | 235 | 59,2 |
989 | 4,50 (4,5) | 6,0 (6,0) | 55 | 235 | 59,2 |
1.526 | 4,50 (4,5) | 6,0 (6,0) | 55 | 235 | 59,2 |
Getriebe mit Untersetzung >= 14:1 haben Kunststoffzahnräder in der Eingangsstufe. Ist eine höhere Lebensdauer gefordert, sind Getriebe mit ausschließlich Metallzahnrädern und Spezialfettung lieferbar (Getriebe 30/1S). Die in Klammer angegebenen Werte für das Drehmoment beziehen sich auf den Getriebetyp 30/1S mit Metallzahnrädern.
* Ersetzt die bisherige Serie PG34. Diese ist bis auf weiteres begrenzt erhältlich.
