Grundabmessungen — Baureihe N5
- Wellendurchmesser
- 24 mm k6
- Motorlänge ohne Bremse
- 145–235 mm
- Motorlänge mit Bremse
- 181–271 mm
- Lochkreis / Teilkreis
- 165 mm
- Zentrierbund
- 130 mm j6
- Quadratflansch
- 142 × 142 mm (DIN 42955N)
Servomotoren Baureihe N5
Baureihe N5
12–24 Nm · 4 Varianten
Alle Modelle dieser Baugröße im Überblick — wählen Sie die passende Variante für Spannung, Drehmoment und Ausstattung.
Varianten
Modelle der Baugröße Baureihe N5.
Servomotoren Baureihe N5

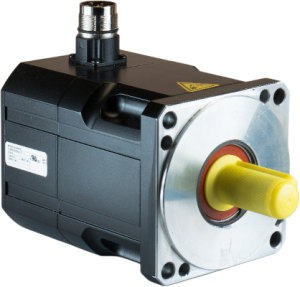

N5-1200
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 12 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N5
N5-1600
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 16 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N5
N5-2000
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 20 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N5
N5-2400
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 24 Nm
- Nenndrehzahl
- 3000 min⁻¹
