Disk armature motors

Series GDM from 0.08 to 1.90 Nm

  • Mattke disk armature motors series GDM
    Disk armature motors Series GDM

Technical data

Motortype

Daten
like
MC...

Mn
Nm

Nn
rpm

Pn
W

Un
V

In
A

Ke
V/1.000
rpm

Kt
Nm/A

R
Ohm

L
mH

J
kgcm²

tm
ms

Fa
N

Fr
N

m
kg

article-code

9K
a) 924/0300
b) 660/0355



0,080
0,080

3.000
4.600

25
39

24
24

1,6
2,3

5,90
4,40

0,057
0,042

3,20
1,70

0,17
0,07

0,60
0,60

53,0
58,0

80
80

130
130

0,71
0,70


MGDM009K924/030
MGDM009K660/035

12Z
a) 594/0400
b) 198/0320



0,160
0,080

3.500
11.000

59
92

24
24

3,7
6,5

5,50
1,83

0,052
0,017

1,50
0,50

0,07
0,01

2,30
1,30

110,0
202,0

170
170

220
220

1,25
1,30


MGDM012Z594/040
MGDM012Z198/032

75Z
1584/0224



0,045

3.000

14

24

1,1

5,40

0,052

7,50

1,20

0,50

126,0

75

120

0,48


MGDM075Z

120F
462/0560



0,300

4.000

126

24

8,8

4,30

0,041

0,60

0,05

2,60

90,0

290

310

2,60


MGDM120F462/056

120N
330/0800



0,750

3.200

270

24

15,0

5,80

0,056

0,22

0,05

3,60

27,3

290

310

3,00


MGDM120N330/080

120N2
264/1000
462/0800
726/0710


17B

13S

1,100
1,300
1,270

3.000
3.500
3.000

350
480
400

24
48
64

17,1
12,2
7,1

7,20
11,90
19,90

0,069
0,114
0,189

0,09
0,29
0,35

0,01
0,05
0,05

3,60
3,60
3,60

6,8
27,3
4,8

290
290
290

310
310
310

3,00
3,00
3,00


MGDM120N2264/10
MGDM120N2462/08
MGDM120N2726/07

140
816/0630



1,200

3.000

370

79

6,2

23,70

0,226

0,90

0,04

5,10

8,5

300

300

6,00


MGDM140/816/063

160
816/0630

17H

1,900

3.000

600

108

6,7

33,30

0,318

0,92

0,11

8,80

7,7

300

300

8,00

MGDM160/816/063

The motors are also available with optical encoder.

Suitable gear KEMA 750 for GDM 75Z, 9K
KEMA 2000 for GDM 12Z, 120F
Suitable tachos T 505 for GDM 75Z to 120F
Isolation class F
Protection IP 44

Dimensions

  • GDM 9K
  • GDM 9K + T 505

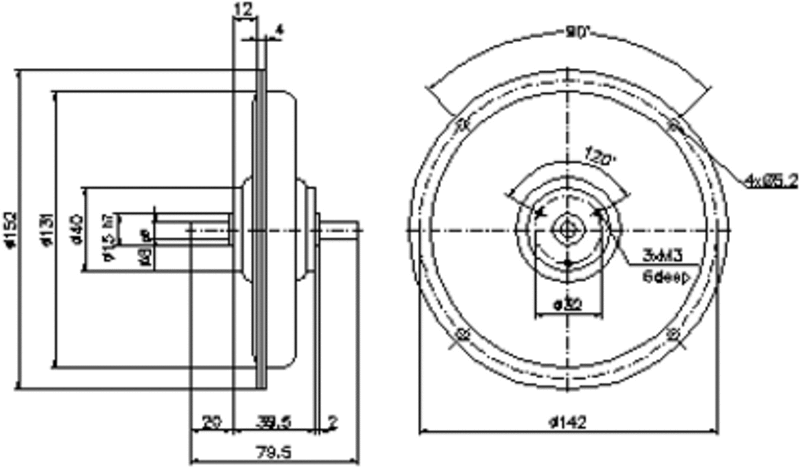

  • GDM 12Z

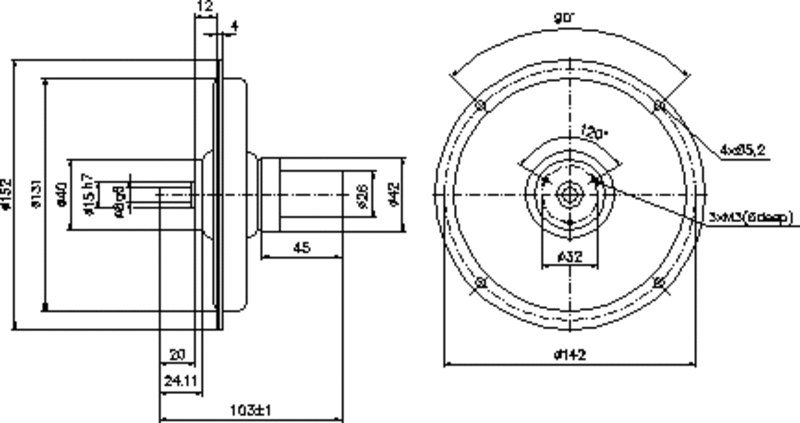

  • GDM 12Z + T 505
  • GDM 75Z

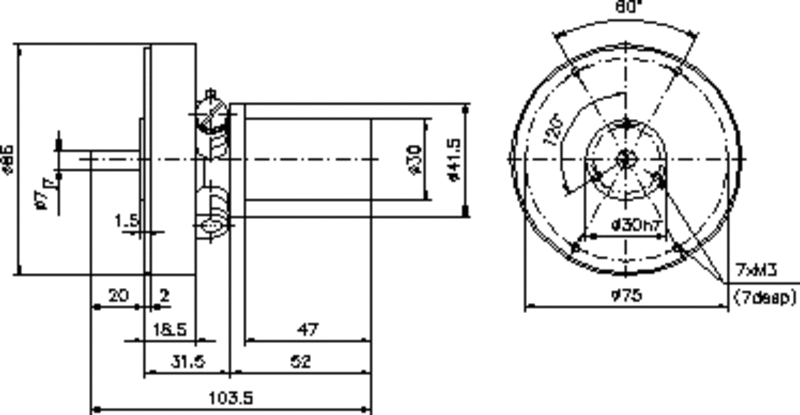

  • GDM 75Z + T 505

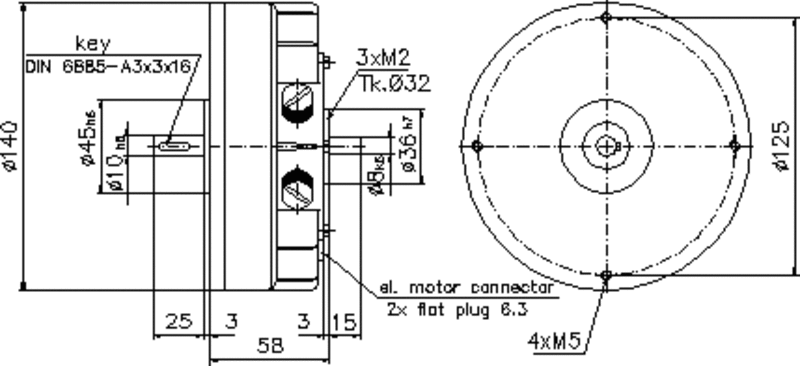

  • GDM 120F/N/N2

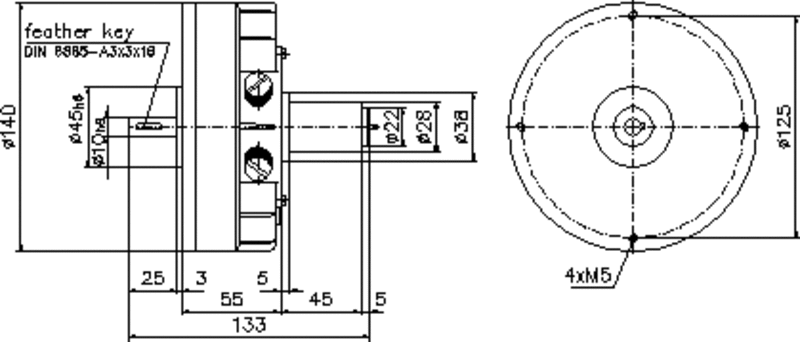

  • GDM 120F/N/N2 + T 505
