Grundabmessungen — Baureihe N3
- Wellendurchmesser
- 14 mm k6
- Motorlänge ohne Bremse
- 82–172 mm
- Motorlänge mit Bremse
- 120–210 mm
- Lochkreis / Teilkreis
- 100 mm
- Zentrierbund
- 80 mm j6
- Quadratflansch
- 86 × 86 mm (DIN 42955N)

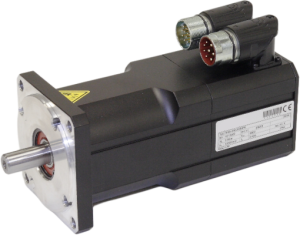

Servomotoren Baureihe N3
Baureihe N3
1.15–4.8 Nm · 4 Varianten
Alle Modelle dieser Baugröße im Überblick — wählen Sie die passende Variante für Spannung, Drehmoment und Ausstattung.
Varianten
Modelle der Baugröße Baureihe N3.
Servomotoren Baureihe N3
N3-0115
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 1.15 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N3
N3-0205
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 2.05 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N3
N3-0350
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 3.5 Nm
- Nenndrehzahl
- 3000 min⁻¹
Servomotoren Baureihe N3
N3-0480
- Spannung
- 320/560 VDC
- Nenndrehmoment
- 4.8 Nm
- Nenndrehzahl
- 3000 min⁻¹
