Leistung & Drehmoment
- Bemessungsspannung
- 320/560 VDC
- Nenndrehzahl
- 3000 min⁻¹
- Nenndrehmoment
- 1.15 Nm
- Stillstandsmoment
- 1.3 Nm
- Nennstrom
- 2.31 A

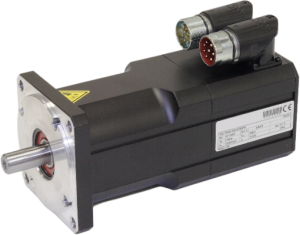

Servomotoren Baureihe N3
N3-0115
Flanschmotor · DIN 42955N · IM B5
Bürstenloser Servomotor der Baureihe N — Nadelwickeltechnik, kompakte Bauform, M23-Steckverbinder, optional Haltebremse und diverse Encoder.
Mechanik & Schutz
- Bauform
- Flanschmotor · DIN 42955N · IM B5
- Schutzart
- IP6x
- Trägheitsmoment
- 0.31 ×10⁻⁴ kgm²
- Gewicht
- 1.5 kg
Grundabmessungen
- Wellendurchmesser
- 14 mm k6
- Motorlänge ohne Bremse
- 82–172 mm
- Motorlänge mit Bremse
- 120–210 mm
- Lochkreis / Teilkreis
- 100 mm
- Zentrierbund
- 80 mm j6
- Quadratflansch
- 86 × 86 mm (DIN 42955N)
Geber & Optionen
Verfügbare Gebersysteme:
- Inkrementalgeber
- Sin/Cos-Geber
- EnDat (optional)
- Resolver (optional)
Optional: Haltebremse, Sonderflansch, Sonderwelle.
Ausstattung & Besonderheiten
- Nadelwickeltechnik, kompakteste Bauform
- ZK-Spannung 320 oder 560 VDC
- M23 Industriesteckverbinder oder Kabelschwanz
- Optional Haltebremse, Passfeder DIN 6885
- Sonderwelle/-flansch auf Anfrage
Typische Anwendungen
- Handling und Montage
- Verpackungsmaschinen
- Prüf- und Messtechnik
- Sondermaschinenbau
