Analoger Servoregler 4-Q für bürstenbehaftete Gleichstrommotoren

  • Mattke lineare Servoregler MAR 25/2 (12/3)

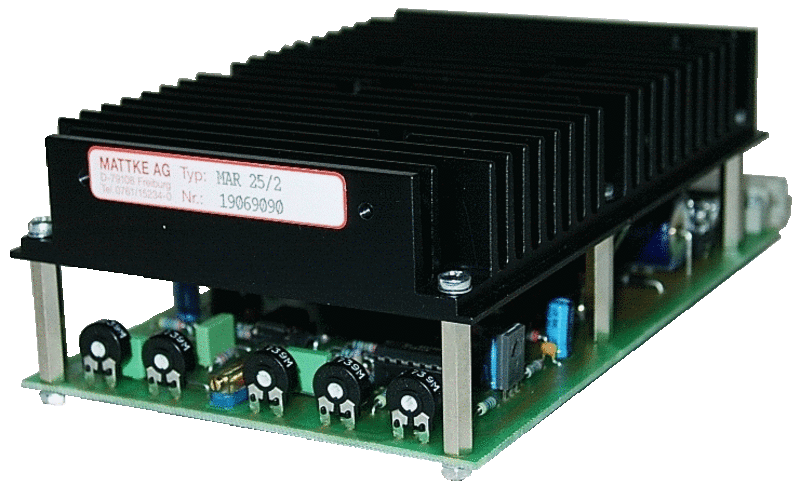

    Servoregler MAR 25/2 (12/3)

MAR 25/2 (12/3)

Technische Daten

MAR 25/2 (12/3)

Nennspannung

25V DC / (12V DC)

Nennstrom

2A (3A)

Versorgungsspannung

24-0-24V AC / 2A (12-0-12V AC / 3A)

Sollwertspannung

±10V

maximal zulässige Tachospannung

±50V DC

Einbaulage

vertikal

Wärmeableitung

natürliche Konvektion

zulässige Umgebungstemperatur

40°C

Schutzart

IP 00

Gewicht

ca. 0,7kg

Maße (H x B x T)

100 x 55 x 160mm

Artikel-Nummer

RMAR25/02V2.0 (RMAR12/03V2.0)

Eingänge

  • Sollwert 1+2
  • Tacho
  • Endschalter
  • Drehmoment


Ausgänge

  • Motoranschluss
  • Hilfsspannung


Einstellmöglichkeiten

  • Sollwert 1+2
  • Tacho/EMK
  • IxR
  • Offset
  • Verstärkung

Maßzeichnung / Eingangsprüfschaltung

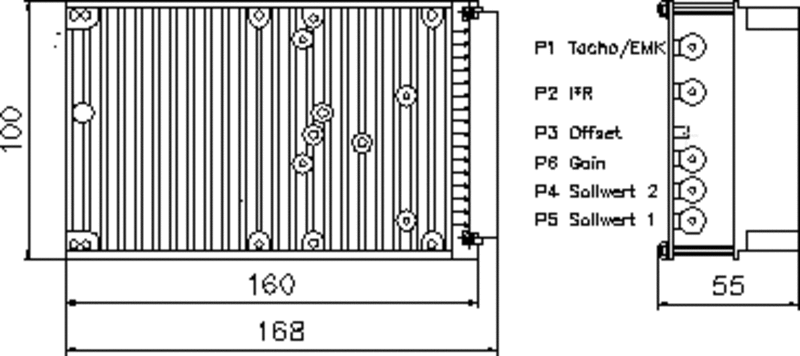

  • Maßzeichnung MAR 25/2

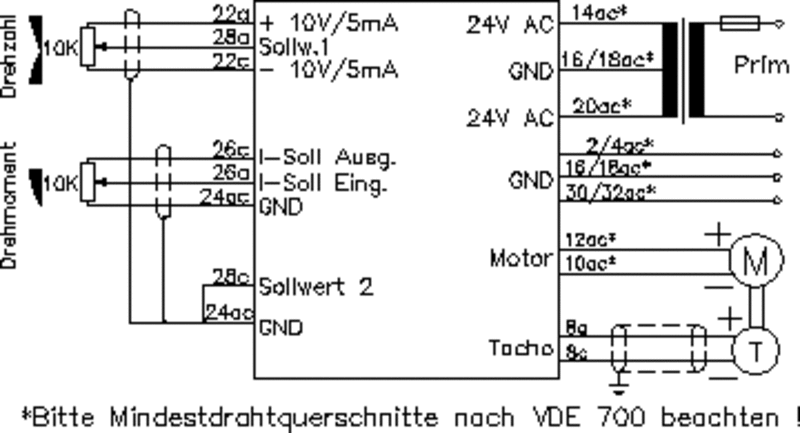

  • Eingangsprüfschaltung MAR 25/2



* Wichtiger Hinweis:
Die Zuleitungen zum Tacho, den Sollwerteingängen und sonstigen Bedienungselementen, müssen abgeschirmt sein. Der Mindestdrahtquerschnitt sollte gemäß VDE 700 ausgewählt werden.

Zubehör


inclusive Gegenstecker, Bedienungsanleitung
Passendes Zubehör  Steckkartenhalter
