Planetengetriebe Serie PG 22E

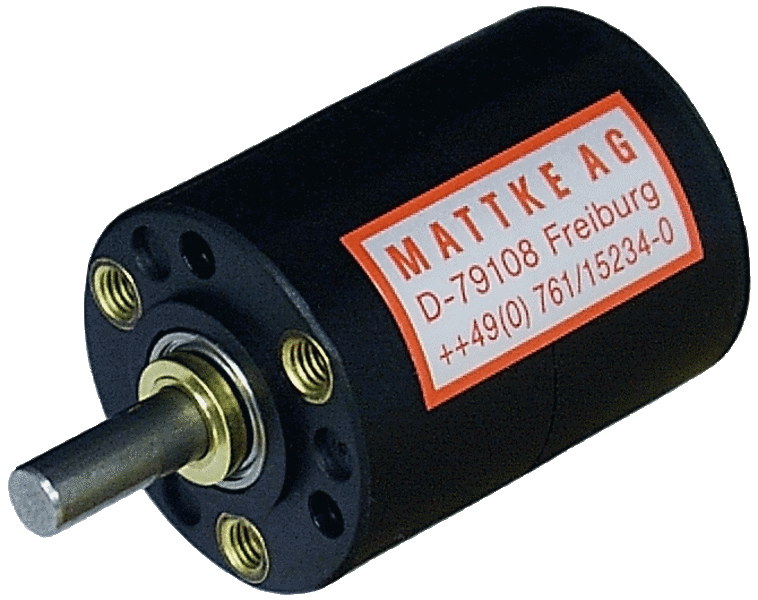

Planetengetriebe PG 22/E

Artikel-Nummer: GP022EIxxxxx (xxxxx = Untersetzungsverhältnis i)

maximal empfohlene Eingangsdrehzahl:	5.000 Upm
Getriebespiel an der Antriebswelle (unbelastet):	<= 3°
maximal zulässige Wellenbelastung
axial:	<= 3 N
radial 10 mm vom Flansch:	<= 3 N

Technische Daten:

Unter- setzungs- verhältnis i	Nenn- drehmoment Mn in Ncm	Impuls- drehmoment Mi in Ncm	Wirkungs- grad %	Gewicht ohne Motor kg	Länge L1 mit Motor M 2233 mm	Länge L2 ohne Motor mm
19	20	40	78	0,017	59,7	27,8
28	20	40	77	0,017	59,7	27,8
69	30	60	69	0,019	64,7	32,8
102	30	60	68	0,019	64,7	32,8
152	40	80	67	0,019	64,7	32,8
249	40	80	32	0,020	69,7	37,8
396	50	100	61	0,020	69,7	37,8
546	60	100	60	0,020	69,7	37,8
809	60	100	59	0,020	69,7	37,8
896	60	100	55	0,022	74,7	42,8
1.327	60	100	54	0,022	74,7	42,8
1.966	60	100	53	0,022	74,7	42,8
2.913	60	100	52	0,022	74,7	42,8
3.225	60	100	49	0,024	79,7	47,8
4.315	60	100	51	0,022	74,7	42,8
4.778	60	100	48	0,024	79,7	47,8
7.078	60	100	47	0,024	79,7	47,8
10.486	60	100	46	0,024	79,7	47,8
15.534	60	100	46	0,024	79,7	47,8
23.014	60	100	46	0,024	79,7	47,8

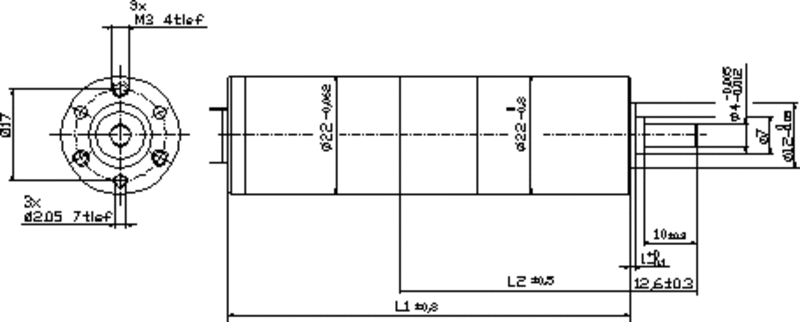

Maßzeichnung

PG 22E + M 2233
